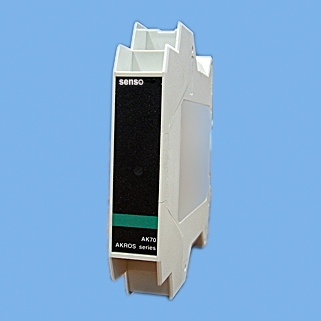

AK70-x1, controlador doble lazo PID

La familia  AK70 comprende una gama de controladores de procesos con dos lazos independientes y múltiples opciones de entrada y salida. Un módulo de medida de consumo de las resistencias y otro de relés para maniobras remotas completan la familia.





Características generales

Entrada

Según versión:

· Dos canales de entrada para termopar configurables como J, L, K, N, R, S, T

· Dos canales RTD PT100

· Dos canales RTD PT1000

· Dos canales 0/4..20mA

· Dos canales 0..5/10V

Salida de control de calefacción y refrigeración

Según versión:

· Por pulsos para SSR

· Por relé

· Analógica lineal 0/4..20mA o 0..5/10V (Sólo calefacción)

Alarmas

Los instrumentos de control disponen de cuatro alarmas lógicas que pueden ser asociadas a cualquiera de los dos lazos de control.

Dispone de dos salidas físicas que pueden ser configuradas como combinación de las alarmas lógicas. Las salidas de alarma físicas pueden ser, según versión:

· Por pulsos para SSR

· Por relé

Tipos de control

Los instrumentos de control disponen de 3 tipos distintos de control configurables para cada canal:

PID , PI+D o TODO-NADA (On-Off) con salidas independientes de calefacción y refrigeración para cada canal. Adicionalmente puede activarse la función de control de sistemas de inyección de termoplásticos que incorpora un algoritmo de precalentamiento y modifica los controles PID y PI+D para adaptarlos a las características de este tipo de procesos.

Función de rampa

Independientemente de la funcion de precalentamiento que se activa automáticamente cuando el controlador se configura para sistemas de inyección de termoplásticos, los controladores de la familia AK70 incorporan una función de rampa programable por el usuario. Adicionalmente pueden configurarse hasta 30 tramos si se desea la función de programador de segmentos.

Autosintonía

Los instrumentos de control disponen de 2 algoritmos de autosintonía independientes para cada lazo de control, que ajusta los parámetros PID óptimos para la regulación de cada proceso.

Medida de consumo

La familia AK70 incorpora un módulo para la medida de consumo de los elementos calefactores mediante el uso de transformadores toroidales de corriente.

Comunicaciones

Todos los módulos de la familia AK70 se comunican por RS485 galvánicamente aislada mediante el protocolo MODBUS/RTU.
