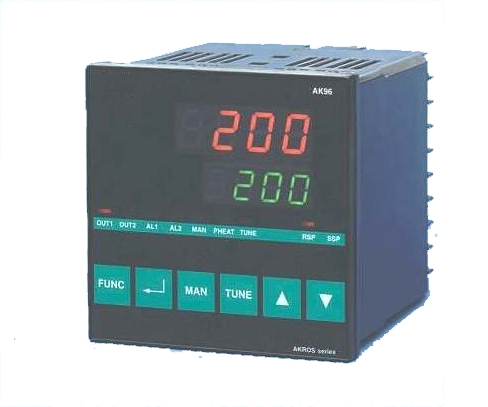

AK96, Controlador 96x96, configurable

El modelo AK96 es un controlador de temperatura de formato 96x96 mm con elevadas prestaciones.

Dispone de una amplia gama de señales de entrada y de salida que lo convierten en un instrumento ideal para cualquier tipo de aplicación de control.





Entrada universal

Entrada completamente configurable para termopar ,termorresistencia, tensión o bucle de corriente.

Salida de control configurable

La salida de control puede ser configurada por el usuario como relé SPDT o pulsos de tensión para relé estático.

Alarmas

Dispone de serie de 1 relé SPST y puede equiparse de un segundo relé adicional. Las alarmas son completamente configurables.

Modo de trabajo

Automático o Manual.

Tres tipos de control y rampa

Control PID, PI+D ( PI con derivada automática ) con 2 tipos diferentes de algoritmos de auto-sintonía que el usuario puede elegir en función de la aplicación y salida de control ON/OFF.

Bloqueo de teclado

El instrumento puede disponer de 3 niveles de bloqueo de teclado mediante contraseña.

Conexionado posterior

La fijación del cableado es mediante tornillo. El terminal para los cables recomendado es del tipo horquilla.

Prestaciones opcionales

- Segunda alarma completamente configurable.

- Salida de refrigeración configurable como PID  o ON/OFF con histéresis.

- Salida de control : 0..20mA , 4..20mA ( máx. 500Ω )

                             0..5Vcc ,  0..10Vcc ( máx. 20mA )

- Alimentación de 24 Vcc para transmisor de 0..20mA  o  4..20mA.

- Control  para servomotor.

- Salida analógica proporcional a la variable de:

      0..20mA , 4..20mA (máx. 500Ω) con rango configurable por el usuario.

      0..5 Vcc , 0..10 Vcc (máx. 20mA) con rango configurable por el usuario.

- Entrada de consigna remota:

      0..20mA , 4..20mA , 0..5 Vcc , 0..10 Vcc con rango configurable por el usuario.

- Comunicaciones serie RS485 con protocolo MODBUS/RTU .

- Entrada de transformador de corriente

    La entrada de transformador de corriente permite supervisar el estado de elementos calefactores.

- Entrada digital configurable

    Bloqueo de teclado con 3 niveles de protección, consigna secundaria o RUN/STOP.
